CD-Pistoler

Kontaktpistol PKM-1B

Svetspistol för CD-svetsning med kontaktmetoden. Denna pistol är idealisk för svetsning av fästelement enl. EN DIN 13918. Vid svetsning på lackerad eller anodiserad plåt behöver endast fästelementets kontaktpunkt rengöras.

Tekniks Data

  • Svetsområde: Ø2-8mm (10mm).
  • Svetsmaterial: stål, rostfritt stål.
  • Lägd på fästlementen: 6-40mm, med tillbehör längre längder.
  • Svetsmetod:CD (Capacitor discharge) Kontaktmedtoden DIN EN ISO 14555
  • Kabel: 6,5m , 25mm²
  • Kontrollkabel kontakt: 7-pin
  • Mått (bxhxd): 55x130x173 mm
  • Vikt: 0,7 kg

Sprängskiss PKM-1B

Produktblad PKM-1B (pdf)

_________________________________

Rubrik

Lyftpistol PHM-1A

Svetspistol för CD-svetsning med lyftmetoden.Denna pistol är idealisk för svetsning av fästelement enl. EN DIN 13918. Speciellt lämpad för aluminiumsvetsning. Elektroniskt kontrollerad med steglös justerbar lyfthöjd.

Tekniks Data

  • Svetsområde: Ø2-8mm (10mm).
  • Svetsmaterial: stål, rostfritt stål, aluminium & mässing
  • Lägd på fästlementen: 6-40mm, med tillbehör längre längder.
  • Svetsmetod:CD (Capacitor discharge) Lyftmetoden DIN EN ISO 14555
  • Kabel: 3m , 25mm²
  • Kontrollkabel kontakt: 7-pin
  • Mått (bxhxd): 40x130x183 mm
  • Vikt: 0,7 kg (utan kabel)





_________________________________



Isolerpistol PIM-1B

Svetspistol med magnethållare, utvecklad för svetsning av isoleringsspik med fast bricka. Pistolen används med en standardströmkälla typ LSB och behöver således ingen specialström.

Tekniks Data

  • Svetsområde: Ø2-4mm.
  • Svetsmaterial: stål, rostfritt stål.
  • Svetsmetod:CD (Capacitor discharge) Kontaktmedtoden DIN EN ISO 14555
  • Kabel: 10m , 25mm²
  • Kontrollkabel kontakt: 7-pin
  • Mått (bxhxd): 55x130x193 mm
  • Vikt: 0,7 kg

Produktblad PIM-1B (pdf)









_________________________________

Automatiska svetspistoler.

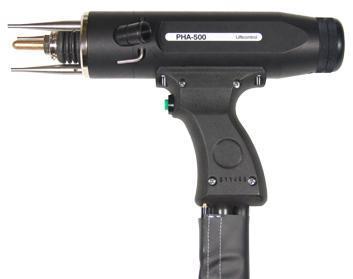

PHA-500

Automatpistol för svetsning med lyftmetoden, klarar att svetsa CD (även aluminium) och Short-Cycle.
PHA 500 kan användas med hel eller halvautomatisk matning.

 Produktblad/PHA-500 (pdf)

____________________________

PKA-500

Automatpistol för svetsning av kontakt-(CD) metoden, för stål och rostfria fästelemnent.
PKA-500 kan användas med hel och halvautomatik matning.

       Produktblad/PKA-500 (pdf)

___________________________
